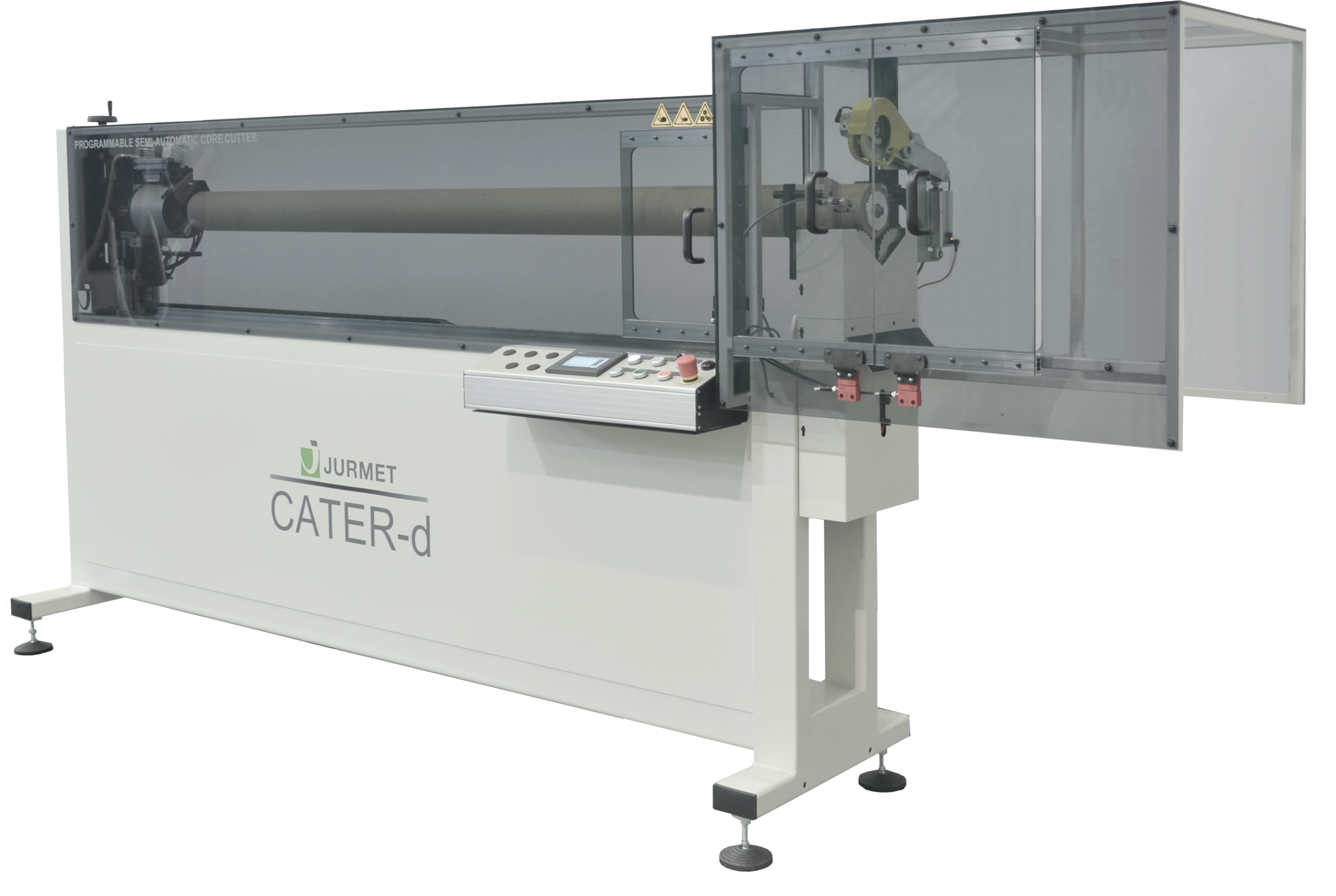

1. Co to jest krajarka gilz?
Krajarka gilz to maszyna służąca do precyzyjnego cięcia tulei tekturowych (gilz) na odcinki o określonej długości. Gilzy są wykorzystywane jako rdzenie nawojowe w procesach przewijania, cięcia i produkcji materiałów rolowych.
Krajarki gilz znajdują zastosowanie w branżach przetwarzających:
•    folie opakowaniowe,
•    papier,
•    laminaty,
•    etykiety samoprzylepne,
•    taśmy techniczne,
•    włókniny,
•    aluminium.
W języku angielskim krajarka gilz określana jest najczęściej jako core cutter lub paper core cutting machine.

2. Do czego służy krajarka gilz?
Krajarka gilz służy do przygotowania rdzeni (gilz) o odpowiedniej długości dla procesów produkcyjnych wykorzystujących materiały nawojowe.
Dzięki zastosowaniu krajarki możliwe jest:
•    szybkie przygotowanie dużej liczby gilz,
•    uzyskanie wysokiej powtarzalności długości,
•    ograniczenie odpadów materiałowych,
•    zwiększenie wydajności produkcji,
•    poprawa bezpieczeństwa pracy w porównaniu z ręcznym cięciem.
Precyzyjnie przycięte gilzy mają bezpośredni wpływ na jakość procesu nawijania i przewijania materiału.

3. Jakie rodzaje gilz można ciąć na krajarkach?
Nowoczesne krajarki gilz mogą ciąć różne rodzaje tulei, między innymi:
•    gilzy tekturowe spiralnie zwijane,
•    gilzy papierowe równoległe,
•    tuleje kartonowe,
•    rdzenie do folii i laminatów,
•    rdzenie do papieru,
•    rdzenie do taśm technicznych i etykiet.
Zakres średnic, długości i grubości ścianek zależy od konstrukcji maszyny oraz wymagań aplikacji.

4. Jak działa krajarka gilz?
Proces rozpoczyna się od umieszczenia gilzy w strefie cięcia. Następnie gilza jest pozycjonowana zgodnie z wymaganą długością, po czym następuje automatyczne lub półautomatyczne wykonanie cięcia.
W nowoczesnych krajarkach proces wspierają:
•    elektroniczne pozycjonowanie długości,
•    automatyczne podawanie gilz,
•    systemy pomiarowe,
•    możliowść ustawiania długości i ilości odcinków  w panelu operatorskim,
•    automatyczny odbiór gotowych odcinków.
Dzięki temu możliwe jest uzyskanie wysokiej dokładności oraz dużej wydajności produkcyjnej.

5. Jak wybrać odpowiednią krajarkę gilz?
Wybór krajarki gilz powinien być uzależniony od parametrów używanych rdzeni (gilz) oraz oczekiwanej wydajności produkcji.
Przed zakupem należy określić:
•    średnice wewnętrzne gilz,
•    grubość ścianek,
•    maksymalną długość gilzy wejściowej,
•    wymagane długości cięcia,
•    dzienną liczbę ciętych gilz,
•    oczekiwany poziom automatyzacji.
W firmie Jurmet krajarki gilz są dobierane indywidualnie do potrzeb klienta. Portfolio Jurmet zawiera krajarki gilz ręczne, półautomatyczne oraz w pełni automatyczne z podajnikiem gilz. Dzięki optymalnemu wyborowi maszyny możliwe jest osiągnięcie wysokiej wydajności, powtarzalnej jakości cięcia oraz bezpiecznej i ergonomicznej pracy operatora.

1. Co to jest przewijarka?
Przewijarka to maszyna służąca do przewijania materiałów z jednej roli na drugą. Proces przewijania pozwala poprawić jakość nawoju, odciąć brzegi, jeśli to konieczne, skontrolować materiał, wyciąć wadliwe partie materiału, zmienić średnicę rolki lub przygotować materiał do kolejnych etapów produkcji. W niektórych przypadkach można zaimplementować w przewijarce dodatkowe procesy takie jak np. stację druku typu InkJet.
Przewijarki są wykorzystywane do obróbki materiałów w rolach, takich jak folie, papier, laminaty, aluminium, włókniny oraz inne materiały techniczne.
W języku angielskim przewijarka określana jest najczęściej jako rewinder lub rewinding machine.

2. Do czego służy przewijarka?
Przewijarka służy do przewinięcia materiału z rolki wejściowej na nową rolkę przy zachowaniu odpowiedniego naciągu i jakości nawoju.
Proces przewijania jest stosowany między innymi w celu:
•    poprawy jakości nawoju,
•    usunięcia uszkodzonych fragmentów materiału,
•    kontroli jakości wstęgi,
•    zmiany średnicy rolki,
•    odcięcia brzegów,
•    przygotowania materiału do druku, laminowania lub dalszego przetwarzania,
•    dołożenia dodatkowego procesu
•    konfekcjonowania gotowych produktów.
W wielu zakładach przewijarka pełni funkcję stanowiska kontroli jakości przed wysyłką produktu do klienta.

3. Jakie materiały można przewijać na przewijarce?
Nowoczesne przewijarki mogą pracować z szeroką gamą materiałów rolowych, takich jak:
•    folie PE, PP, PET i BOPP,
•    folie barierowe,
•    laminaty wielowarstwowe,
•    papier i karton,
•    folie aluminiowe,
•    etykiety samoprzylepne,
•    włókniny,
•    materiały techniczne i specjalistyczne.
Dobór odpowiedniej przewijarki zależy od właściwości materiału, jego grubości, szerokości, rozciągliwości oraz wymagań dotyczących kontroli naciągu.

Innym rodzajem materiału są etykiety typu wrap-around, które są przetwarzane na bobiniarkach wąskowstęgowych lub średniowstęgowych, zazwyczaj wyposażonych w system kontroli zadruku.

Ta aplikacja wymaga cięcia na wiele rolek jednocześnie, podobnie jak ma to miejsce w przypadku standardowej bobiniarki szerokowstęgowej.

4. Jak działa przewijarka?
Proces rozpoczyna się od zamocowania rolki materiału na odwijaku. Następnie materiał przechodzi przez układy prowadzenia i kontroli naciągu, po czym zostaje ponownie nawinięty na nowy rdzeń.
Nowoczesne przewijarki wyposażone są często w:
•    automatyczne prowadzenie wstęgi,
•    elektroniczną kontrolę naciągu,
•    systemy inspekcji jakości,
•    liczniki długości materiału,
•    systemy znakowania wad,
•    automatyczne rozładowywanie gotowych rolek,
•    możliwość pracy w obu kierunkach.
Dzięki temu możliwe jest uzyskanie idealnie nawiniętych rolek oraz wykrycie ewentualnych wad materiału jeszcze przed jego dalszym przetwarzaniem.

5. Jak wybrać odpowiednią przewijarkę?
Wybór przewijarki powinien być oparty na wymaganiach procesu technologicznego oraz parametrach materiału.
Najważniejsze kryteria wyboru to:
•    rodzaj materiału,
•    szerokość robocza,
•    maksymalna średnica odwijania i nawijania,
•    prędkość przewijania,
•    wymagany poziom kontroli jakości,
•    stopień automatyzacji procesu.
W firmie Jurmet przewijarki projektowane są indywidualnie dla konkretnych zastosowań klienta. Pozwala to zapewnić wysoką jakość nawoju, stabilność procesu oraz bezpieczne przetwarzanie nawet najbardziej wymagających materiałów.

Dobór maszyny nie powinien zaczynać się wyłącznie od parametrów technicznych.
Powinien zaczynać się od rodzaju materiału i jego struktury (material mix).

To właśnie właściwości materiału determinują:
•    wymagania dotyczące napięcia wstęgi,
•    sposób prowadzenia materiału,
•    technologię cięcia,
•    a w konsekwencji konstrukcję i konfigurację bobiniarki.
Z mojego doświadczenia wynika, że większość problemów produkcyjnych takich jak marszczenie, nierówne nawoje czy słaba jakość cięcia nie wynika ze „złej maszyny”, ale z jej niedopasowania do materiału i procesu.

Dlaczego materiał ma kluczowe znaczenie?
W procesie przewijania i cięcia materiał zachowuje się dynamicznie. Reaguje na:
•    zmiany napięcia,
•    prędkość pracy,
•    tarcie,
•    kontakt z elementami maszyny.
Każdy materiał ma swoją specyficzną charakterystykę pracy.
Najważniejsze różnice:
Folia (PE, BOPP, PET):
•    bardzo wrażliwa na zmiany napięcia,
•    podatna na rozciąganie i deformacje,
•    wymaga stabilnego prowadzenia wstęgi.
Papier:
•    bardziej stabilny mechanicznie,
•    mniej wrażliwy na napięcie,
•    ale podatny na uszkodzenia krawędzi.
Laminaty:
•    bardziej wymagające,
•    łączą cechy różnych materiałów,
•    często reagują nieprzewidywalnie przy zmianie parametrów.
Aluminium:
•    bardzo wymagające technologicznie,
•    podatne na uszkodzenia mechaniczne,
•    wrażliwe na zmiany napięcia i ustawień procesu.
W praktyce oznacza to jedno:
ta sama maszyna przy różnych materiałach może dawać zupełnie inne rezultaty.

Najczęstszy błąd: „uniwersalna bobiniarka”
Wielu klientów szuka rozwiązania, które „obsłuży wszystko”.
To zrozumiałe biznesowo, ale technologicznie bardzo ryzykowne.
Maszyna uniwersalna:
•    rzadko jest optymalna dla konkretnego materiału,
•    wymaga kompromisów,
•    zwiększa ryzyko problemów jakościowych.
W praktyce oznacza to:
•    więcej regulacji,
•    większą zależność od operatora,
•    niższą powtarzalność procesu.
Dobrze dobrana bobiniarka to nie ta, która „robi wszystko”.
To ta, która wykonuje konkretną pracę z wysoką i powtarzalną jakością przez lata.

Kluczowe parametry przy doborze bobiniarki
Poniżej znajdują się elementy, które realnie mają znaczenie w codziennej produkcji.

1. Zakres i stabilność napięcia wstęgi
To jeden z najważniejszych parametrów, szczególnie przy pracy z folią, laminatami i aluminium.
Na co należy zwrócić uwagę:
•    szeroki zakres regulacji napięcia,
•    stabilność napięcia przy zmianie średnicy nawoju,
•    precyzja systemu sterowania.
Zbyt wysokie napięcie:
•    powoduje rozciąganie materiału,
•    prowadzi do deformacji,
•    w skrajnych przypadkach – do zerwania wstęgi.
Zbyt niskie napięcie:
•    skutkuje niestabilnym nawojem,
•    powoduje marszczenie.
Kluczowe nie jest tylko „czy maszyna ma kontrolę napięcia”, ale jak dokładnie i stabilnie ją realizuje.
W praktyce stosuje się różne rozwiązania: rolkę tańczącą, tensometry, systemy taper calculator czy odpowiednio dobrane napędy, których zadaniem jest zapewnienie stabilnych warunków pracy dla konkretnego materiału.

2. System prowadzenia wstęgi
Nawet najlepiej ustawione napięcie nie wystarczy, jeśli materiał nie jest stabilnie prowadzony.
Dobry system prowadzenia:
•    utrzymuje wstęgę w osi,
•    kompensuje odchylenia,
•    zapewnia powtarzalność procesu.
Problemy wynikające ze złego prowadzenia:
•    przesunięcia materiału,
•    nierówne cięcie,
•    zwiększone zużycie noży.
To jeden z najbardziej niedocenianych elementów maszyny.

3. Technologia cięcia i ustawienie noży
Jakość cięcia bezpośrednio wpływa na jakość produktu końcowego.
Kluczowe elementy:
•    dobór typu noży (krążkowe, żyletkowe),
•    typ opasania,
•    sposób ustawiania,
•    powtarzalność pozycji.
Różne materiały wymagają różnych podejść:
•    folia → precyzja i minimalizacja deformacji,
•    papier → czyste krawędzie,
•    laminaty → kompromis,
•    aluminium → idealna krawędź bez odkształceń.
W praktyce:
system ustawiania noży jest równie ważny jak sam typ noża.

4. Poziom automatyzacji
Automatyzacja powinna być dopasowana do:
•    skali produkcji,
•    powtarzalności zleceń,
•    kompetencji zespołu.
Korzyści:
•    krótsze przezbrojenia,
•    mniejsze ryzyko błędów,
•    większa powtarzalność,
•    redukcja odpadów.
Ale uwaga:
automatyzacja bez standaryzacji procesu nie rozwiązuje problemów tylko je maskuje.

5. Stabilność konstrukcji maszyny
To aspekt często pomijany – a kluczowy.
W praktyce sztywność konstrukcji:
•    wpływa na prowadzenie,
•    redukuje drgania,
•    zwiększa powtarzalność,
•    zmniejsza awaryjność,
•    obniża koszty utrzymania.
Dwie maszyny o podobnych parametrach mogą działać zupełnie inaczej właśnie z tego powodu.

6. Koszty eksploatacji i efektywność energetyczna
Coraz ważniejszy aspekt przy wyborze maszyny.
Na co należy zwrócić uwagę:
•    odzysk energii,
•    poziom odpadów,
•    koszty serwisu,
•    niezawodność.
Dobrze zaprojektowana maszyna nie tylko produkuje, ale minimalizuje koszty przez lata użytkowania.

Jak wygląda właściwy proces doboru maszyny?
Najlepsze projekty zaczynają się od analizy procesu.
Krok 1: materiał
•    typ,
•    grubość,
•    właściwości.
Krok 2: proces
•    prędkości,
•    wymagania jakościowe,
•    tolerancje.
Krok 3: technologia
•    napięcie,
•    prowadzenie,
•    cięcie.
Krok 4: automatyzacja
Dopiero na końcu:

wybór maszyny.

Co się dzieje, gdy maszyna jest źle dobrana?
Rezultaty:
•    niestabilna produkcja,
•    problemy jakościowe,
•    duża liczba regulacji,
•    zależność od operatora.
Efekty biznesowe:
•    straty materiałowe,
•    reklamacje,
•    przestoje,
•    frustracja zespołu.
Co ważne:
te problemy często przypisywane są materiałowi, ale wynikają one przede wszystkim z niedopasowania maszyny.

Podsumowanie
Dobór bobiniarki to decyzja technologiczna, nie tylko inwestycyjna.
Najważniejsze wnioski:
•    materiał jest punktem wyjścia,
•    „uniwersalne rozwiązania” rzadko działają,
•    kluczowe są: napięcie, prowadzenie, cięcie i stabilność,
•    dobrze dobrana maszyna zwiększa jakość i przewidywalność produkcji.
Najlepsze efekty osiąga się wtedy, gdy maszyna jest dopasowana do procesu – a nie odwrotnie.

Katarzyna Rose
Jurmet
Sales Manager

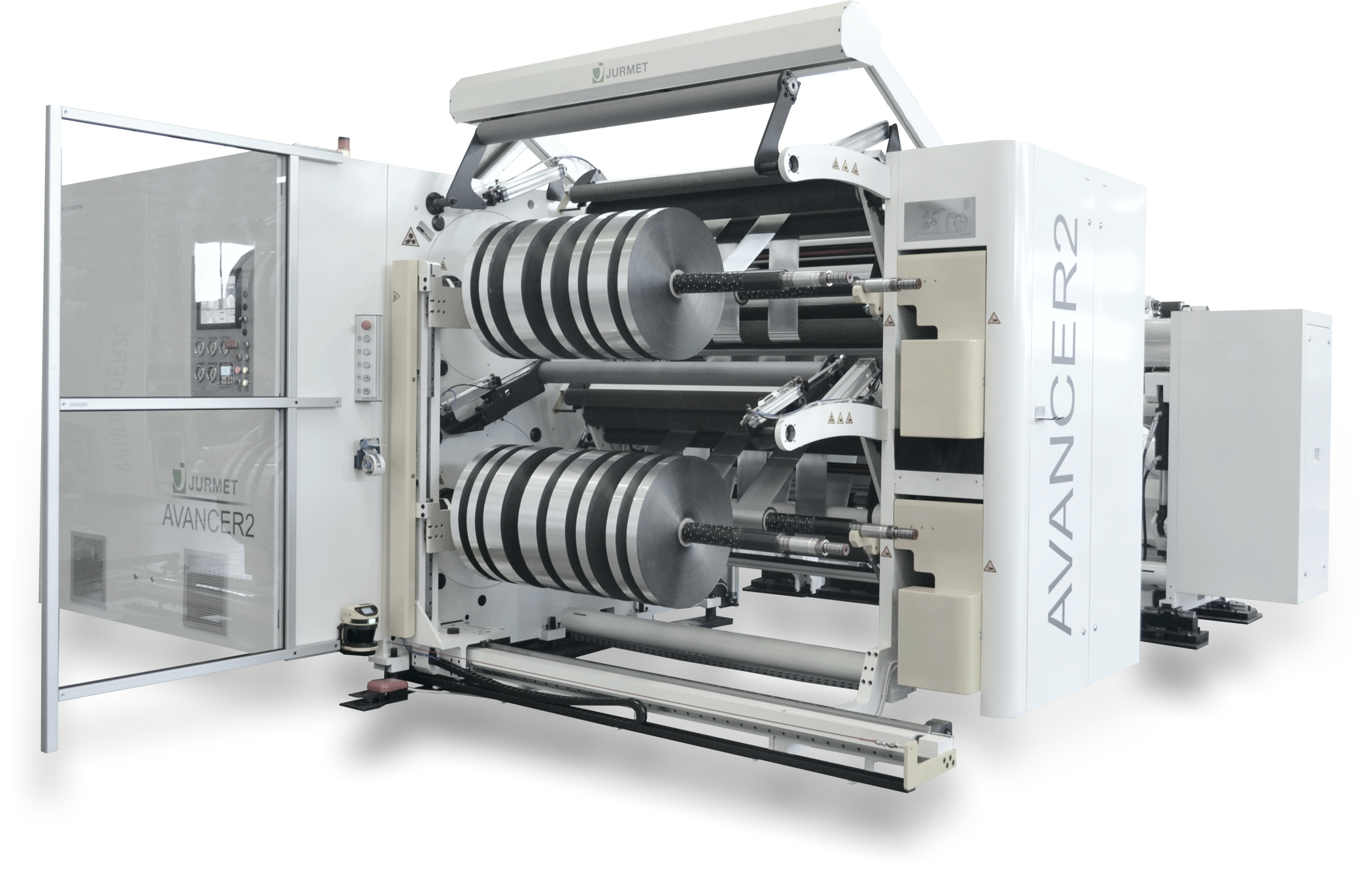

1. Co to jest bobiniarka?
Bobiniarka (ang. slitter rewinder) to maszyna służąca do cięcia wzdłużnego materiałów z roli na rolę, takich jak folia, papier, laminaty, aluminium czy materiały techniczne. Zadaniem bobiniarki jest rozcięcie szerokiej rolki materiału (tzw. rolki matki) na kilka węższych rolek o określonej szerokości oraz ich ponowne nawinięcie. Bobiniarki są powszechnie wykorzystywane w przemyśle opakowań giętkich, papierniczym, etykietowym, farmaceutycznym oraz w produkcji materiałów technicznych.

2. Do czego służy bobiniarka?
Bobiniarka służy do precyzyjnego cięcia i przewijania materiałów z roli. W przypadku niezadrukowanych materiałów producenci mogą przygotować materiał w formacie wymaganym w kolejnych etapach produkcji, takich jak drukowanie I laminowanie. Natomiast w przypadku produkcji  opakowań, bobiniarka jest jednym z końcowych procesów produkcji. W tym przypadku dokładne cięcie wzdłużne wykonywane na bobiniarce jest bardzo istotne, gdyż bobiniarka przetwarza materiał poddany wcześniej innym kosztownym procesorom w tym drukowaniu I laminowaniu.

Nowoczesne bobiniarki umożliwiają:
•    cięcie na wiele rolek jednocześnie,
•    automatyczną kontrolę naciągu,
•    szybkie przezbrojenia,
•    redukcję odpadu materiałowego,
•    poprawę jakości nawoju.

3. Jakie materiały można ciąć na bobiniarce?
Zakres materiałów zależy od konstrukcji maszyny, jednak profesjonalne bobiniarki mogą przetwarzać:
•    folie PE, PP, PET i BOPP,
•    laminaty wielowarstwowe,
•    papier,
•    folie aluminiowe,
•    etykiety samoprzylepne,
•    materiały techniczne i specjalistyczne.
Przy wyborze bobiniarki kluczowe znaczenie mają właściwości materiału, takie jak grubość, rozciągliwość, współczynnik tarcia czy wymagania dotyczące naciągu.

4. Jak działa bobiniarka?
Proces pracy bobiniarki rozpoczyna się od umieszczenia szerokiej rolki materiału na odwijaku. Następnie materiał przechodzi przez układ prowadzenia wstęgi, sekcję cięcia oraz układ nawijania.
W nowoczesnych maszynach proces jest wspomagany przez:
•    automatyczne prowadzenie wstęgi,
•    elektroniczną kontrolę naciągu,
•    systemy pozycjonowania noży,
•    monitoring parametrów produkcji,
•    zaawansowane systemy automatyki,
•    proces rozładunku gotowych rolek
Dzięki temu możliwe jest uzyskanie wysokiej jakości nawoju nawet przy dużych prędkościach produkcyjnych.

5. Jak wybrać odpowiednią bobiniarkę?
Wybór bobiniarki powinien być uzależniony przede wszystkim od rodzaju przetwarzanego materiału oraz wymagań produkcyjnych.
Przed zakupem należy określić:
•    rodzaj materiału (folia, papier, laminat, aluminium),
•    szerokość rolki wejściowej,
•    maksymalną średnicę odwijania i nawijania,
•    wymagane prędkości pracy,
•    minimalną szerokość cięcia,
•    oczekiwany poziom automatyzacji.
W firmie Jurmet każda konfiguracja bobiniarki dobierana jest indywidualnie względem potrzeb klienta, co pozwala uzyskać stabilny proces produkcyjny, wysoką jakość cięcia oraz minimalizację odpadów.
